激光淬火、激光焊接原理采用激光烧结齿面,其加热冷却速度高,工艺周期短,工程机械冷堆焊品牌不需要外部淬火介质。具有工件的变形小、作业环境清洁、处理后不需要进行牙齿研磨等精加工、且被处理齿轮的尺寸不限于加热处理设备的尺寸等独特优点。列表中的“输入字段”质量好的激光淬火功率密度高,冷却速度快,鹤壁工程机械冷堆焊品牌不需要水或油等冷却介质,清洁,快速淬火工艺。与感应淬火、火焰淬火、渗碳淬火工艺相比,激光淬火硬化层均匀,硬度高(一般高于感应淬火高度1-3HRC),工件变形小,加热层深度和加热轨迹易控制，自动化容易化，不需要如感应淬火那样根据不同的零件尺寸设计对应的感应线圈。

4。轮齿激光淬火技术应用于中国从20世纪80年代开始进行齿轮激光淬火的研究，同时开发出多种激光淬火设备，工程机械冷堆焊通过多年的发展和成功的实践，克服了。传统热处理的一些缺点是，达到齿轮成本和表面高性能、微应变的最佳组合，目前是实用且非常发展前景色的新表面强化技术。(1)齿轮激光装置横流CO2激光器1台,冷堆焊品牌专用集冷水单元1组,数控正机床1台,光路系统1套。图10是齿轮激光淬火。齿轮的激光淬火技术的应用例。例齿轮，材料为30CrMnTi钢，齿面激光淬火后的要求：齿

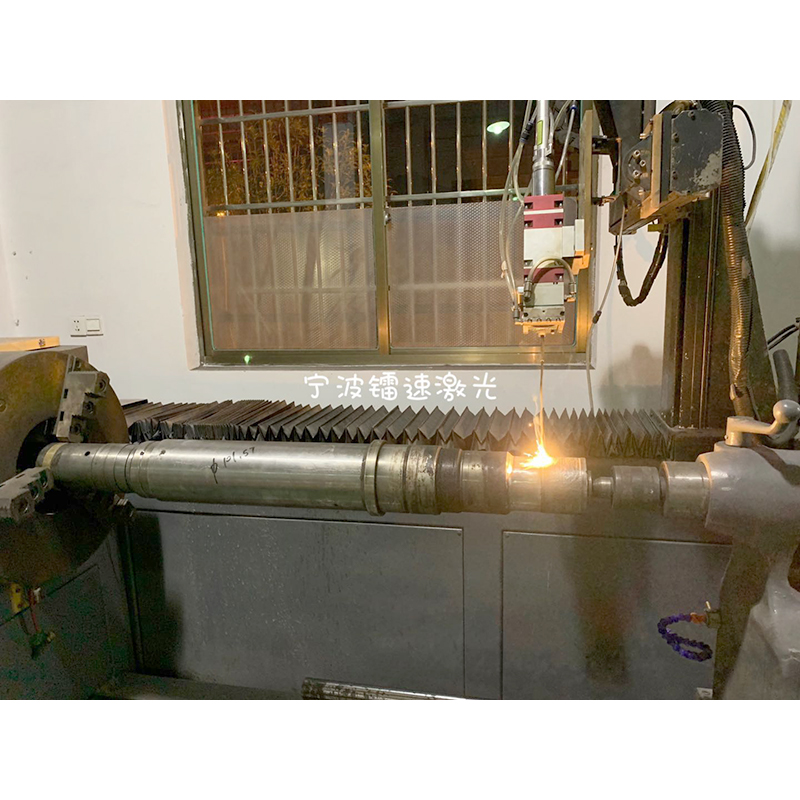

激光熔化-你体验激光技术的特别之处激光熔融是以不同的添材方式在涂层基体表面上放置选择的涂层材料，冷堆焊品牌经过激光照射使其与基体表面的薄层同时溶解，并且快速凝固引起的稀释度极低；一种与基体成冶金相结合的表面涂层。显著改善了末端表面耐磨损、耐腐蚀、耐热、抗氧化及电特性的技术方法，从而达到表面改性或修复的目的，实现修复和再制造。具有稀释度小、组织致密、涂层与基体结合好、鹤壁冷堆焊粒度和含量变化大；最小变形和最浅热影响区；使二维或三维金属沉积自动化等技术特点。激光再制造工程集高能量激光技术、先进数字控制技术、计算机技术、CAD/CAM技术、机器人技术、先进材料技术和光电检查技术于一体

大家都知道，激光淬火技术可以对各种导轨、大型齿轮、轴颈、缸内壁、模具、挡板、摩擦车轮、滚轮和滚轮零件进行表面强化。鹤壁冷堆焊适用材料为中、高碳钢、铸铁。但是，随着激光淬火技术的发展，其技术也逐渐成熟，并开始应用于机床零件。今天介绍了激光淬火技术在机床零件上的应用，主要从以下几个方面：1.数控机床电主轴激光淬火技术包括：(1)主轴和随机附带4个样品，样品直径80 mm，壁厚20 mm，工程机械冷堆焊品牌两端平整。利用CO2激光进行激光硬化前，分别在主轴和试样表面覆盖特殊涂料；增加对激光的吸收。(2)使用5kW的CO2横流式激光对主轴及试料进行激光淬火，其输出功率P=18002000W，扫描速度v=5 mm/s，机床旋转速度n=30r/min，扫描宽度为2-3.5 mm。

通过上述过程处理后的导轨，淬火区的淬火层的深度为0.58 mm，硬化带宽为4.47 mm，硬化层组织在细针状马氏体部分残留有奥氏体，鹤壁工程机械冷堆焊品牌硬化层组织为残留在细针状马氏体部分的奥氏体。表面硬度为724？797HV0.1，相当于61？64HRC。(3)磨损试验磨损试验的结果显示，在激光扫描淬火图案为45°的斜线(相对于轨道的边缘为45°的斜线，参照图5)、(棱镜状)固化区域为40％的情况下，轨道的耐磨损性高。选项卡页面中，选择背景在加工机械离合器连接、花键套筒、磁轭和环的激光淬火技术工作机械离合器连接、工程机械冷堆焊花键套筒、磁轭以及环环等激光淬火后，其质量明显优于普通盐浴或感应淬火，解决了连接爪部工作面硬度低、卡爪内侧变形大、花键套筒侧面硬度低、内孔暂时被认可

利用激光焊接方法来制造与基材冶金结合的梯度功能原位置自生颗粒增强金属基复合材料，不仅是工程实践的必要性，还包括：激光表面改性技术的发展必然是必然的趋化。工程机械冷堆焊品牌激光焊接工艺制造原位置自生发颗粒增强金属基复合材料，功能梯度材料已有报道，大部分停留在组织、性能分析、工艺参数的控制阶段，增强相的尺寸，体积比与间距之间的比例是不可控的？色调功能由多层涂层形成，鹤壁工程机械冷堆焊品牌避免了在层和层之间界面上的弱结合的问题。实用上相当长的激光焊接研究，利用激光焊接技术控制粒子大小、数量、分布，韧性合理匹配，集坡功能和原位置野生粒子一体强化的金属基表层复合材料是今后的重要发展。
